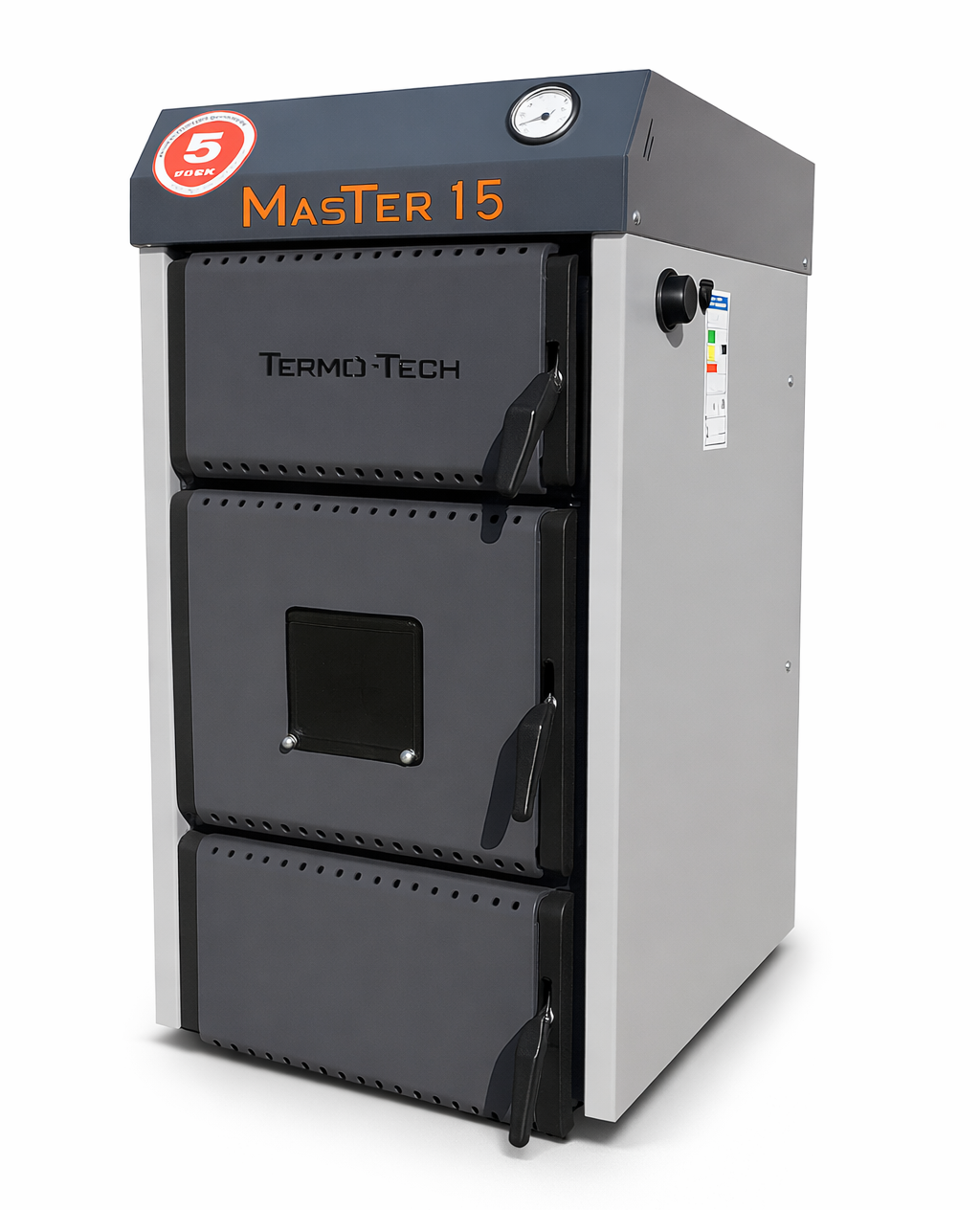

MASTER
LISTA ZUM / ID. URZĄDZENIA
10kW / KZ-100741
15 kW / KZ-200788
- klasa 5 / Ecodesign
- drewno
- moc 10, 15, 22, 26kW
Stalowe kotły grzewcze typu MASTER z zasypem ręcznym paliwa przeznaczone są do pracy w instalacjach centralnego ogrzewania i przygotowania ciepłej wody użytkowej w obiektach budownictwa mieszkaniowego. Wykonane są z atestowanych blach stalowych w konstrukcji spawanej.
Kotły MASTER przystosowane do wydajnego spalania drewna opałowego kawałkowego.
MASTER spełnia kryteria programu Czyste Powietrze jako kocioł zgazowujący drewno o podwyższonym standardzie.
NAJWAŻNIEJSZE ZALETY
Wysoka sprawność
Ekologiczne spalanie
Solidna konstrukcja
DANE TECHNICZNE
• Długi obieg spalin
• Wysoka sprawność cieplna
• Bezdymne ekologiczne spalanie
• Miarkownik ciągu
DANE TECHNICZNE 10, 15kW - z zasypnikiem od ręcznym
2. Izolacja cieplna kotła z wełny mineralnej
3. Płaszcz wodny kotła
4. Drzwiczki wyczystne
5. Drzwiczki wyczystno-zasypowe
6. Drzwiczki popielnikowe
7. Zaślepka otworu spalin (rozpalanie/praca)
8. Regulacja dopływu powietrza
9. Blokada kanału szamotowego (2 szt.)
10. Wyczyść regulacji powietrza wtórnego
11. Mufa wody – wylotowej 1″
12. Mufa wody – powrotnej 1″
13. Wyczyść boczną L/P strona
15. Termometr
16. Króciec ¾” manometrika ciągu lewa/prawa strona
17. Mocowanie kratki żeliwnej
18. Kanał szamotowy
19. Dysza szamotowa powietrza wtórnego
20. Nakładki stalowe na drzwiczki
21. Szuflada na popiół
22. Zawirowywacz spalin
23. Ruszt żeliwny
24. Kratka żeliwna
25. Przesłona dopływu powietrza wtórnego
26. Wyczyść czopucha
27. Blacha zsypowa paliwa
DANE TECHNICZNE 22, 26kW - z zasypnikiem od ręcznym
1. Obudowa zewnętrzna kotła
2. Izolacja cieplna kotła z wełny mineralnej
3. Płaszcz wodny kotła
4. Drzwiczki wyczystne
5. Drzwiczki wyczystno-zasypowe
6. Drzwiczki popielnikowe
7. Zaślepka otworu spalin (rozpalanie/praca)
8. Regulacja dopływu powietrza
9. Blokada kanału szamotowego (2 szt.)
10. Wyczyśc regulacji powietrza wtórnego
11. Mufa wody – powrót 1″
12. Mufa wody – powrót 1″
13. Wyczyść boczną L/P mufa wody – czopucha
14. Termometr
15. Króciec ¾” manometrika ciągu lewa/prawa strona
16. Mufowe kratki żeliwne
17. Kanał szamotowy
18. Kanał szamotowy doprowadzający powietrza wtórnego
19. Nakładki stalowe na drzwiczki
20. Szuflada na popiół
21. Zawirowywacz spalin
22. Ruszt żeliwny
23. Kratka żeliwna
24. Przesłona dopływu powietrza wtórnego
25. Wyczyść czopucha
26. Blacha zsypowa paliwa
master
| l.p. | Wyszczególnienie | j.m | Dane | ||||
|---|---|---|---|---|---|---|---|
| 1 | Moc znamionowa | kW | 10 | 15 | 22 | 26 | |
| 2 | Powierzchnia grzewcza kotła | m² | 1,76 | 2,1 | 2,75 | 3,2 | |
| 3 | Minimalna bezpieczna pojemność zbiornika | l | 400 | 800 | 1000 | 1250 | |
| 4 | Pojemność wodna kotła | l | 47 | 50 | 72 | 80 | |
| 5 | Wielkość powierzchni ogrzewanej* | m² | do 100 | do 150 | do 220 | do 260 | |
| 6 | Klasa kotła wg PN-EN 303-5 +A1:2023-05 | – | 5 | ||||
| 7 | Ecodesign | – | tak | ||||
| 8 | Paliwo podstawowe | – | Drewno kawałkowe drzewa liściastego, wilgotność 12-20% | ||||
| 9 | Sprawność cieplna (nom./min.) | % | paliwo biogeniczne A | ||||
| 10 | Wymiary komory | mm | 310 / 290 / 400 | 310 / 460 / 400 | 310 / 560 / 570 | 310 / 560 / 570 | |
| 11 | Stałopalność przy mocy nom./min. | kg/h | 4,5 | 5 | 7 | 7 | |
| 12 | Zużycie paliwa dla mocy nominalnej | kg/h | 2,8 | 3 | 6 | 7 | |
| 13 | Strumień masy spalin dla mocy nominalnej | kg/h | 27,2 | 37,1 | 49,4 | 56,7 | |
| 14 | Temperatura wody | °C | 65 / 85 | ||||
| 15 | Min. robocza temperatura | °C | 60 | ||||
| 16 | Min. temp. wody kotłowej | °C | 10 | ||||
| 17 | Temperatura spalin dla mocy nom. | °C | 160 | 160 | 144 | 136 | |
| 18 | Maksymalne dop. ciśnienie | bar | 2 | ||||
| 19 | Ciśnienie próbne | bar | 3 | ||||
| 20 | Wymagany minimalny ciąg | mbar | 0,22 | 0,18 | 0,24 | 0,28 | |
| 21 | Opory przepływu | przy ΔT=10K | mbar | 1,5 | 3 | 4 | 4,2 |
| przy ΔT=20K | mbar | 0,6 | 1 | 1,2 | 1,5 | ||
| 22 | Przekrój otworu czopucha | cm² | 196 | 196 | 196 | 196 | |
| 23 | Minimalna wysokość | m | 6 | 6 | 6 | 6 | |
| 24 | Średnica czopucha | mm | 158 | ||||
| 25 | Masa kotła (+/- 5%) | kg | 280 | 307 | 380 | 410 | |
| 26 | Średnica króćca zasilania i powrotu | G | 1″ | 1″ | 1,5″ | 1,5″ | |
| 27 | Zasilanie | V / Hz / A | ~230 V / 50Hz / 6,3A | ||||
| 28 | Pobór mocy | W | – | ||||
| 29 | Zużycie energii w trybie czuwania | W | – | ||||
| 30 | Emisja hałasu | dB | <65 | ||||
| 31 | Typ kotła | – | niekondensacyjny | ||||
| 32 | Wymiary | A | mm | 460 | 460 | 460 | 460 |
| B | mm | 512 | 512 | 512 | 512 | ||
| C | mm | 260 | 260 | 260 | 260 | ||
| D | mm | 1002 | 1002 | 1182 | 1278 | ||
| E | mm | 765 | 765 | 945 | 1040 | ||
| F | mm | 154 | 154 | 154 | 154 | ||
| G | mm | 158 | 158 | 158 | 158 | ||
| H | mm | 928 | 1086 | 1220 | 1220 | ||
*Podane wielkości powierzchni ogrzewanej są orientacyjnymi wielkościami doboru kotła. Każdy użytkownik powinien dobrać kocioł c.o. pod własne potrzeby budynku, uwzględniając: rodzaj instalacji, współczynnik przenikania ścian budynku , docieplenie itp. Producent nie ponosi odpowiedzial ności za ź le dobrany kocioł do budynku. Sugeruje się, aby do dobrze ocieplonego budynku z nowoczesną instalacją dobierać kocioł mniejszy mocą niż sugerowany w tabeli . Dobór kotłów na hale produkcyjne należy dobierać po konsultacjach z instalatorem po uwzględnieniu wysokości hali, ocieplenia i rodzaju systemu grzewczego.
