PRODUKTY / KOTŁY / MASTERPLUS
MASTER PLUS
LISTA ZUM / ID. URZĄDZENIA
10kW / KZ-900742
15 kW / KZ-000789
- klasa 5 / Ecodesign
- paliwo
- moc 10, 15, 22, 26kW

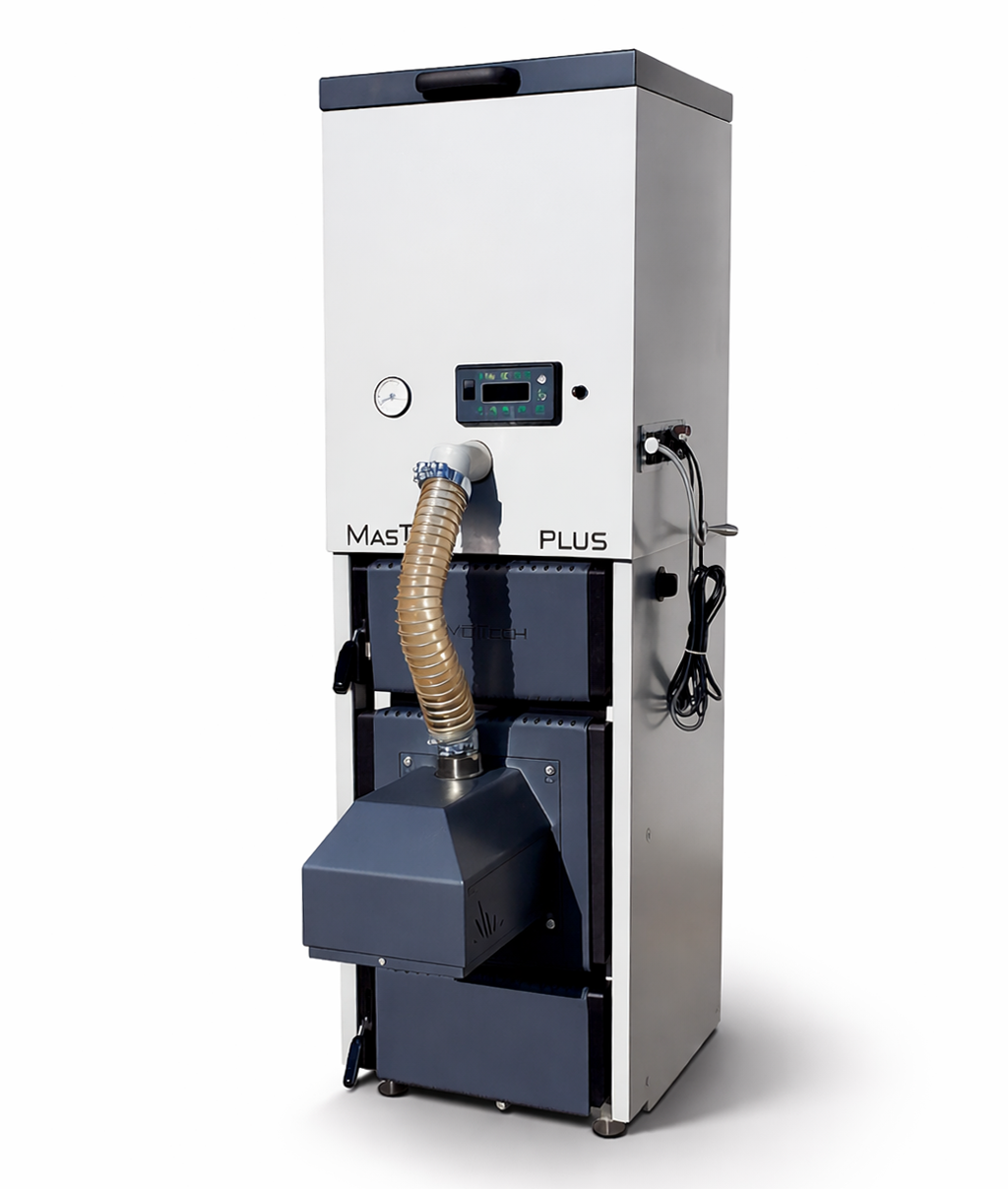

Stalowe kotły grzewcze typu MASTER PLUS z automatycznym podawaniem paliwa przeznaczone są do pracy w instalacjach centralnego ogrzewania i przygotowania ciepłej wody użytkowej w obiektach budownictwa mieszkaniowego. Wykonane są z atestowanych blach stalowych w konstrukcji spawanej.
Kotły MASTER PLUS produkowane są w dwóch wersjach: z zasobnikiem z prawej lub lewej strony kotła oraz z zasobnikiem usytuowanym u góry kotła.
Kotły MASTER PLUS przystosowane do wydajnego spalania drewna opałowego kawałkowego oraz pelletu drzewnego.
MASTER PLUS spełnia kryteria programu Czyste Powietrze jako kocioł zgazowujący drewno o podwyższonym standardzie.
NAJWAŻNIEJSZE ZALETY
Wysoka sprawność
Automatyczny podajnik
Ekologiczne spalanie
Solidna konstrukcja
DANE TECHNICZNE
• Automatyczne podwanie paliwa
• Długi obieg spalin
• Nowoczesny sterownik kotła obsługuje 2 pompy
• Nowoczesny sterownik obsługujący zawór trój- lub czterodrogowy
• Wysoka sprawność cieplna
• Bezdymne ekologiczne spalanie
• Sterownik elektroniczny
• Wentylator nadmuchowy
• Podajnik pelletowy
• Zapalarka lub grzałka
• Miarkownik ciągu
• Drzwiczki do palenia drewnem
• Moduł internetowy
• Termostat pokojowy
DANE TECHNICZNE - opcja zbiornik u góry
2. Izolacja cieplna kotła z wełny mineralnej
3. Płaszcz wodny kotła
4. Drzwiczki wyczystne
5. Drzwiczki wyczystno-zasypowe
6. Drzwiczki popielnikowe
7. Zaślepka otworu obiegu spalin (rozpalanie/praca)
8. Opaska zaciskowa
9. Blokada kanału szamotowego (2 szt.)
10. Wyczyść regulacji powietrza wtórnego
11. Mufa wody – wylotowej 1″
12. Mufa wody – powrotnej 1″
13. Wyczyść boczna
14. Czopuch
15. Termometr
16. Króciec ¾” miarkownika ciągu lewa/prawa strona
18. Kanał szamotowy
19. Dysza szamotowa powietrza wtórnego
20. Nakładki stalowe na drzwiczki
21. Szuflada na popiół
22. Zawirowywacz spalin
23. Ruszt żeliwny
24. Kratka żeliwna
25. Przesłona dopływu powietrza wtórnego
26. Sterownik
27. Zbiornik paliwa
28. Podajnik paliwa
29. Klapa zbiornika
30. Podpora klapy zbiornika
31. Listwa z gniazdami urządzeń
32. StB kotła.
DANE TECHNICZNE - opcja zbiornik z boku
2. Izolacja cieplna kotła z wełny mineralnej
3. Płaszcz wodny kotła
4. Drzwiczki wyczystne
5. Drzwiczki wyczystno-zasypowe
6. Drzwiczki popielnikowe
7. Zaślepka otworu obiegu spalin (rozpalanie/praca)
8. Opaska zaciskowa
9. Blokada kanału szamotowego (2 szt.)
10. Wyczyść regulacji powietrza wtórnego
11. Mufa wody – wylotowej 1″
12. Mufa wody – powrotnej 1″
13. Płyta szamotowa
14. Czopuch
15. Termometr
16. Króciec 3/4″ miarkownika ciągu lewa i prawej strony
18. Kanał szamotowy
19. Dysza szamotowa powietrza wtórnego
20. Nakładki stalowe na drzwiczki
21. Szuflada na popiół
22. Zawirowywacz spalin
23. Przesłona dopływu powietrza wtórnego
24. Wyczystka czopucha
25. Sterownik
26. Zbiornik paliwa
27. Podajnik paliwa
28. Klapa zbiornika
29. Kolano zsypowe
30. Listwa z gniazdami urządzeń
31. Rura zsypowa paliwa
32. STB kotła
master plus
| l.p. | Wyszczególnienie | j.m | Dane | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Moc nominalna | kW | 10 | 15 | 22 | 26 | |||||
| 2 | Zakres mocy kotła | kW | 3-10 | 4,5-15 | 6,6-22 | 7,8-26 | |||||
| 3 | Powierzchnia grzewcza kotła | m² | 1,76 | 2,1 | 2,75 | 3,2 | |||||
| 4 | Zalecana pojemność zbiornika | l | 400 | 800 | 1000 | 1250 | |||||
| 5 | Pojemność wodna kotła | l | 47 | 50 | 72 | 80 | |||||
| 6 | Pojemność zbiornika góra/bok | kg | 80 / 105 | 85 / 105 | 105 / 145 | 105 / 145 | |||||
| 7 | Wielkość powierzchni ogrzewanej* | m² | do 100 | do 150 | do 220 | 260 | |||||
| 8 | Klasa kotła wg PN-EN 303-5 +A1:2023-05 | – | 5 | ||||||||
| 9 | Ecodesign | – | tak | ||||||||
| 10 | Paliwo podstawowe | – | granulat z trocin – pellet | ||||||||
| 11 | Klasa paliwa | – | paliwo biogeniczne C1 | ||||||||
| 12 | Sprawność cieplna (nom./min.) | % | 89,3 / 89,5 | 89,8 / 88,9 | 90,3 / 90,2 | 90,5 / 91 | |||||
| 13 | Stałopalność przy mocy nom./min. | Zbiornik góra | h | 23 / 74 | 15 / 51 | 11 / 42 | 10 / 37 | ||||
| Zbiornik dół | 30 / 98 | 18 / 63 | 24 / 96 | 23 / 85 | |||||||
| 14 | Temperatura wody zasilania min./max. | °C | 65 / 85 | ||||||||
| 15 | Min. robocza temp. powrotu | °C | 60 | ||||||||
| 16 | Min. temp. wody kotłowej | °C | 10 | ||||||||
| 17 | Temperatura spalin moc nom./min. | °C | 127 / 76 | 116 / 63 | 127 / 62 | 134 / 61 | |||||
| 18 | Strumień masy spalin moc nom./min | kg/h | 25,6 / 11,9 | 40,2 / 193 | 57,8 / 24,8 | 68 / 28 | |||||
| 19 | Maksymalne dop. ciśnienie robocze | bar | 2 | ||||||||
| 20 | Ciśnienie próbne | bar | 3 | ||||||||
| 21 | Wymagany minimalny ciąg kominowy | mbar | 0,2 | 0,18 | 0,22 | 0,24 | |||||
| 22 | Opory przepływu | przy ΔT=10K | mbar | 1,5 | 3 | 4 | 4,2 | ||||
| przy ΔT=20K | mbar | 0,6 | 1 | 1,2 | 1,5 | ||||||
| 23 | Przekrój otworu kominowego min. | cm² | 196 | ||||||||
| 24 | Minimalna wysokość komina | m | 6 | ||||||||
| 25 | Średnica czopucha | mm | 158 | ||||||||
| 26 | Masa kotła (+/- 5%) | kg | 330 | 360 | 400 | 430 | |||||
| 27 | Średnica króćca zasilania i powrotu | G | 1″ | ||||||||
| 28 | Zasilanie | V/Hz/A | ~230V / 50Hz / 6,3A | ||||||||
| 29 | Pobór mocy | rozpalanie | W | 356 | |||||||
| praca | W | 56 | |||||||||
| 30 | Zużycie energii w trybie czuwania | W | 3 | ||||||||
| 31 | Emisja hałasu | db | <65 | ||||||||
| 32 | Typ kotła | – | niekondensacyjny | ||||||||
| 33 | Wymiary | Usytuowanie zbiornika | – | góra | L / P | góra | L / P | góra | L / P | góra | L / P |
| A | mm | 463 | 953 | 463 | 953 | 463 | 954 | 463 | 953 | ||
| B | mm | 512 | 990 | 512 | 990 | 512 | 990 | 512 | 990 | ||
| C | mm | 260 | 260 | 260 | 260 | 260 | 260 | 260 | 260 | ||
| D | mm | 1542 | 1443 | 1542 | 1443 | 1723 | 1443 | 1820 | 1443 | ||
| E | mm | 765 | 765 | 765 | 765 | 945 | 945 | 1040 | 1040 | ||
| F | mm | 154 | 154 | 154 | 154 | 154 | 154 | 154 | 154 | ||
| G | mm | 158 | 158 | 158 | 158 | 158 | 158 | 158 | 158 | ||
| H | mm | 1168 | 1168 | 1348 | 1348 | 1430 | 1430 | 1430 | 1430 | ||
*Podane wielkości powierzchni ogrzewanej są orientacyjnymi wielkościami doboru kotła. Każdy użytkownik powinien dobrać kocioł c.o. pod własne potrzeby budynku, uwzględniając: rodzaj instalacji, współczynnik przenikania ścian budynku , docieplenie itp. Producent nie ponosi odpowiedzial ności za ź le dobrany kocioł do budynku. Sugeruje się, aby do dobrze ocieplonego budynku z nowoczesną instalacją dobierać kocioł mniejszy mocą niż sugerowany w tabeli . Dobór kotłów na hale produkcyjne należy dobierać po konsultacjach z instalatorem po uwzględnieniu wysokości hali, ocieplenia i rodzaju systemu grzewczego.
