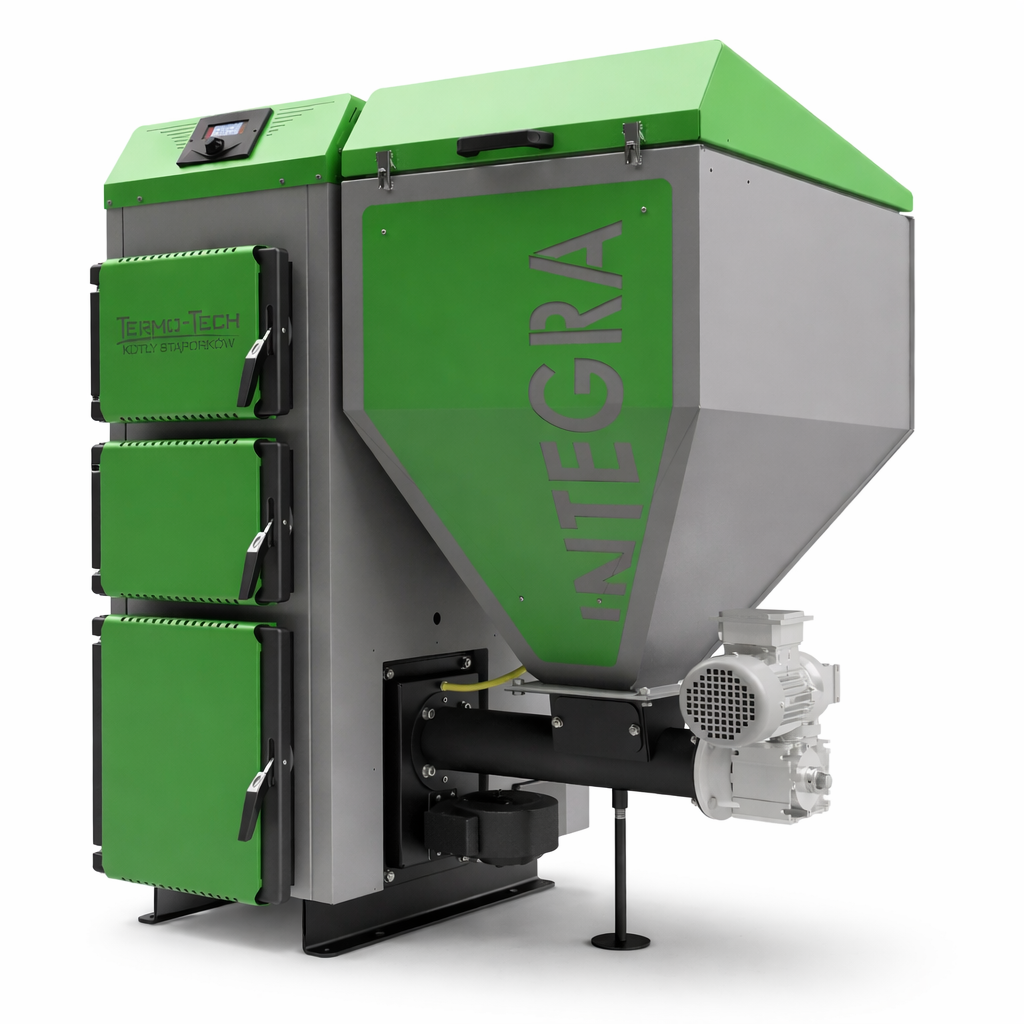

INTEGRA

Stalowe kotły typu Integra z nowym, opatentowanym palnikiem retortowym, wykonanym z wysokiej jakości żeliwa szarego, przeznaczone są do wodnych instalacji centralnego ogrzewania w układach systemu otwartego, jak również zamkniętego (po zamontowaniu wężownicy schładzającej wraz z zaworem BVTS). Kotły stanowią konstrukcję stalową spawaną z atestowanych blach kotłowych o grubości 6 mm, gwarantujących długotrwałe użytkowanie. Przeznaczone są do spalania ekogroszku o granulacji 5-25 mm. Obsługa kotła ogranicza się do rozpalenia paleniska automatycznego oraz usuwania popiołu. Automatyczne palenisko zasilane jest cyklicznie niewielkimi porcjami paliwa bezpośrednio na ruszt retortowy, zaś wentylator nadmuchowy dostarcza precyzyjnie dobraną ilość powietrza w określone strefy paleniska. Pozwala to uzyskać wysoką efektywność procesu spalania oraz niezwykle niską emisje substancji szkodliwych do atmosfery. Nad prawidłowym przebiegiem procesu spalania i utrzymaniem zadanej  temperatury kotła czuwa mikroprocesorowy regulator z innowacyjnym oprogramowaniem. Sterownik obsługuje pompy c.o., c.w.u. i pompę dodatkową. Możliwość podłączenia regulatora pokojowego oraz modułów ST-65 GSM, ST-500 Ethernet (sterowanie przez Internet) i ST-61 (możliwość sterowania dwoma zaworami).

CHARAKTERYSTYKA

Automatyczne podawanie paliwa

Długi obieg spalin

Nowoczesny sterownik kotła obsługuje 3 pompy

Czujnik otwarcia pokrywy zasobnika

Wysoka sprawność cieplna

Bezdymne ekologiczne spalanie

Możliwość pracy w układzie zamkniętym (wymagana wężownica schładzająca i zawór BVTS)

Wyposażenie standardowe

Sterownik elektroniczny

Wentylator nadmuchowy

Retortowy podajnik stalowy

Wyposażenie opcjonalne (za dopłatą)

Moduł internetowy

Termostat pokojowy

Automatyczny strażak

Moduł zaworu mieszającego

Wężownica schładzająca

DANE TECHNICZNE

L.p. Wyszczególnienie J.m. Dane
1 Typ kotła Integra 12 Integra 18 Integra 20 Integra  25 Integra  30
2 Nominalna moc cieplna dla węgla kW 12 18 22 25 28
3 Zakres wydajności ciepłych dla węgla kW 3,6 – 12 5,4 –  18 6,6 – 22 7,5 – 25 8,1 – 28
4 Powierzchnia grzewcza kotła m2 1,3 1,8 2,2 2,5 2,9
5 Pojemność wodna kotła l 55 62 77 83 88
6 Wielkość powierzchni ogrzewanej m2 do 120 do 180 do 220 do 250 do 280
7 Klasa kotła wg PN-EN 303-5: 2012 5
8 Sprawność % 92,2 89,6 90,7 90,67 90,1
9 Pojemność komory zasobnika dm3 132 216 232 260 282
10 Stałopalność przy mocy nominalnej h 57/174 51/180 55/195 68/189 43/152
11 Max. robocza temperatura (zasilania) °C 80
12 Min robocza temperatura (powrotu) °C 55
13 Temperatura Spalin moc nominalna °C 173,2   –   183,6
moc minimalna °C 94,1   –   118
14 Maksymalne dop. ciśnienie robocze bar 2,5
15 Strumień masy spalin moc nom./min. g/s 8,3/3,7 13,5/4 14,5/6 16,1/6,5 18,3/6,4
16 Ciśnienie próbne bar 5
17 Wymagany ciąg spalin mbar 0,24 0,18 0,22 0,24 0,25
18 Opory przepływu (10K) mbar 2,2  –  4,0
19 Przekrój otworu kominowego min. cm2 142 158 215 244 274
20 Minimalna wysokość komina m 6 6 7 7 8
21 Średnica czopucha mm Ø 158
22 Masa kotła (±5%) kg 325 385 425 444 486
23 Paliwo Węgiel kamienny sortyment groszek granulacja 5-25mm
24 Średnica króćca zasilania i powrotu G 1 1/2 „
25 Średnica króćca spustowego G 1/2 „
26 Zasilanie V/Hz/A 230 / 50 / 0,5÷3,15
27 Pobór mocy moc nominalna W 250
moc minimalna W 250
28 Zużycie energii w trybie czuwania W 11
29 Emisja hałasu dB 45,5
30 Wymiary A mm 798 798 798 798 862
B mm 1063 1063 1063 1063 1127
C mm 415 415 295 295 295
D mm 947 1147 1247 1317 1317
E mm 657 857 957 1027 1027
F mm 158 158 158 158 158
G mm 1116 1116 1116 1116 1116
H mm 1140 1345 1445 1515 1515
I mm 260 260 260 260 260
J mm 103 103 103 103 103
K mm 465 465 465 465 465
