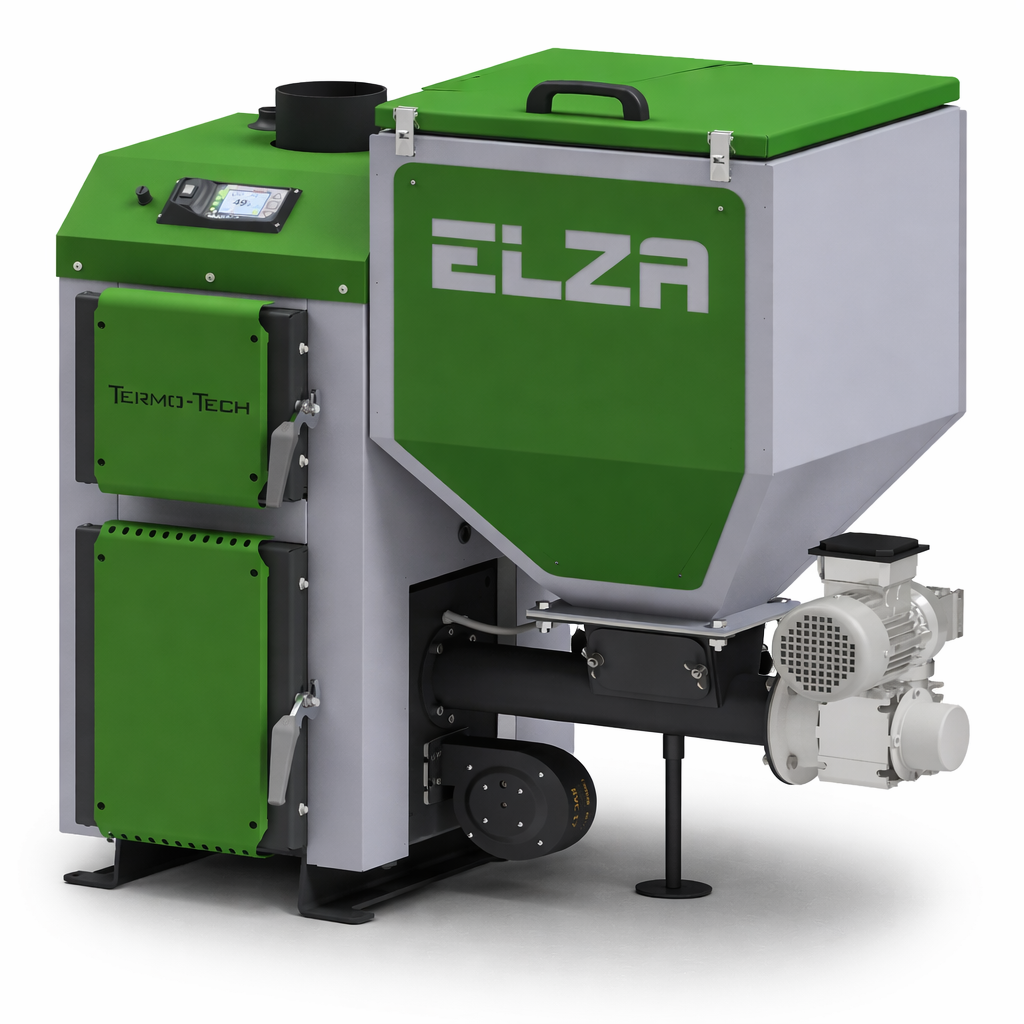

ELZA

Kotły typu Elza z palnikiem retortowym, przeznaczone są do wodnych instalacji centralnego ogrzewania systemu otwartego, z grawitacyjnym jak i wymuszonym obiegiem wody. Instalacja musi być zabezpieczona zgodnie z obecnie obowiązującymi szczegółowymi przepisami krajowymi. Stalowe kotły grzewcze typu Elza z automatycznym układem podawania paliwa są przeznaczone do pracy w instalacjach centralnego ogrzewania i przygotowania ciepłej wody użytkowej w obiektach budownictwa mieszkaniowego tj. domach jednorodzinnych, pawilonach handlowych, garażach, gospodarczych. Kotły stanowią konstrukcję stalową spawaną z atestowanych blach kotłowych o grubości 6 mm, gwarantujących długotrwałe użytkowanie. Sterownik obsługuje pompy: c.o., c.w.u. i pompę dodatkową. Możliwość podłączenia regulatora pokojowego, modułu SafeIT (sterowanie przez Internet) oraz modułu Aligator (sterowanie siłownikiem zaworu).

DO POBRANIA

CHARAKTERYSTYKA

Automatyczne podawanie paliwa

Długi obieg spalin

Nowoczesny sterownik kotła obsługuje 3 pompy

Nowoczesny sterownik obsługujący zawór trój- lub czterodrogowy

Wysoka sprawność cieplna

Bezdymne ekologiczne spalanie

Wyposażenie standardowe

Sterownik elektroniczny

Wentylator nadmuchowy

Retortowy podajnik stalowy

Wyposażenie opcjonalne (za dopłatą)

Moduł internetowy

Termostat pokojowy

Automatyczny strażak

Moduł zaworu mieszającego

DANE TECHNICZNE

L.p.	Wyszczególnienie		J.m.	Dane
1	Typ kotła			ELZA 8 kW	ELZA 11 kW
2	Nominalna moc cieplna dla węgla		kW	8	11
3	Zakres wydajności ciepłych		kW	2,4-8	3,3-11
4	Powierzchnia grzewcza kotła		m2	0,8	1
5	Wielkość powierzchni ogrzewanej		m2	do 80	do 110
6	Pojemność wodna kotła		l	23	28
7	Klasa kotła wg PN-EN 303-5: 2012			5
8	Sprawność		%	90,3	89,2
9	Pojemność komory zasobnika		l	90
10	Stałopalność przy mocy nom./min.		h	65/240	48/180
11	Temperatura wody zasilania min./max.		°C	55/80
12	Min robocza temperatura powrotu		°C	50
13	Minimalna temp. wody kotłowej		°C	10
14	Temperatura spalin moc nom./min.		°C	94/67	140/79
15	Opory przepływu	przy ΔT=10K	mbar	b.d.
		przy ΔT=20K	mbar	b.d.
16	Maksymalne dop. ciśnienie robocze		bar	1,5
17	Strumień masy spalin moc nom./min.		g/s	4,5/1,7	7/2,8
18	Wymagana pojemność zasobnika ciepła Qmin>0,3QN		l	160	220
19	Cisnienie próbne		bar	3
20	Wymagany ciąg spalin		mbar	0,2	0,22
21	Przekrój otworu kominowego min.		cm2	110	135
22	Minimalna wysokość komina		m	5	6
23	Średnica czopucha		mm	Ø 127
24	Paliwo			Węgiel kamienny sortyment groszek granulacja 5-25mm, oznaczenie
25	Masa kotła (±5%)		kg	177	197
26	Średnica króćca zasilania i powrotu		G	1”
27	Zasilanie		V/Hz/A	230 / 50 / 0,5÷3,15
28	Pobór mocy	moc nominalna	W	122
		moc minimalna	W	80
29	Zużycie energii w trybie czuwania	W		3
30	Emisja hałasu		dB	<60
31	Wymiary	A	mm	543
		B	mm	570
		C	mm	281
		D	mm	853	973
		E	mm	898	1018
		F	mm	390
		G	mm	970
		H	mm	953
		I	mm	1120
		J	mm	127
