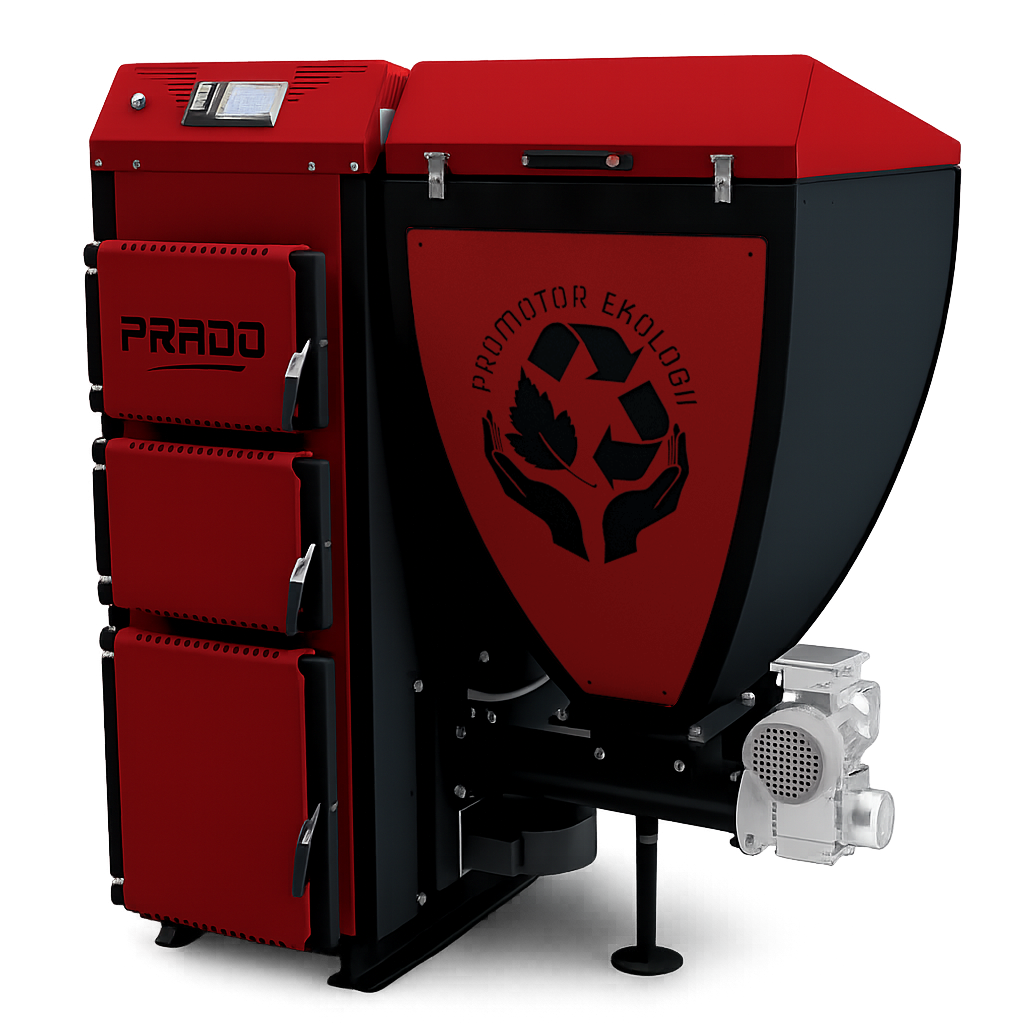

PRADO

Kotły typu Prado z palnikiem retortowym żeliwnym, przeznaczone są do wodnych instalacji centralnego ogrzewania systemu zamkniętego pod warunkiem zamontowania wężownicy schładzającej i systemu otwartego, z grawitacyjnym jak i wymuszonym obiegiem wody. Instalacja musi być zabezpieczona zgodnie z obecnie obowiązującymi, szczegółowymi przepisami krajowymi. Stalowe kotły grzewcze typu Prado z automatycznym układem podawania paliwa są przeznaczone do pracy w instalacjach centralnego ogrzewania i przygotowania ciepłej wody użytkowej w obiektach budownictwa mieszkaniowego tj. domach jednorodzinnych, pawilonach handlowych, garażach, budynkach gospodarczych. Kotły stanowią konstrukcję stalową spawaną z atestowanych blach kotłowych o grubości 6 mm, gwarantujących długotrwałe użytkowanie. Sterownik obsługuje pompy: c.o., c.w.u. i pompę dodatkową oraz siłownik zaworu. Możliwość podłączenia regulatora pokojowego oraz modułu SafeIT (sterowanie przez Internet).

DO POBRANIA

CHARAKTERYSTYKA

Automatyczne podawanie paliwa

Długi obieg spalin

Nowoczesny sterownik kotła obsługuje 3 pompy

Nowoczesny sterownik obsługujący zawór trój- lub czterodrogowy

Wysoka sprawność cieplna

Bezdymne ekologiczne spalanie

Możliwość pracy w układzie zamkniętym (wymagana wężownica schładzająca i zawór BVTS) od 12kW

Wyposażenie standardowe

Sterownik elektroniczny

Wentylator nadmuchowy

Retortowy podajnik stalowy

Wyposażenie opcjonalne (za dopłatą)

Moduł internetowy

Termostat pokojowy

Automatyczny strażak

Moduł zaworu mieszającego

Wężownica schładzająca od 12kW

DANE TECHNICZNE

L.p.	Wyszczególnienie		J.m.	Dane
1	Typ kotła			PRADO 18	PRADO 22	PRADO 25	PRADO 28
2	Nominalana moc cieplna dla węgla		kW	18	22	25	28
3	Zakres wydajności ciepłych		kW	5,4-18	6,6-22	7,5-25	8,1-28
4	Powierzchnia grzewcza kotła		m2	1,8	2,2	2,5	2,9
5	Pojemność wodna kotła		l	62	77	83	88
6	Wielkość powierzchni ogrzewanej		m2	do 180	do 220	do 250	do 280
7	Klasa kotła wg PN-EN 303-5: 2012			5
8	Sprawność		%	89,6	90,7	90,67	90,1
9	Pojemność komory zasobnika		dm3	216	232	260	282
10	Stałopalność przy mocy nom./min.		h	51/180	55/195	68/189	43/152
11	Wymagana pojemność zasobnika ciepła Qmin>0,3QN		l	360	440	500	560
12	Strumień masy spalin moc nom./min.		g/s	14,6/4,4	14,5/6	16,1/6,5	18,2/7,8
13	Temperatura Spalin	moc nominalna	°C	173,2-183,6
13	Temperatura Spalin	moc minimalna	°C	94,1-118
14	Max. robocza temperatura (zasilania)		°C	80
15	Min robocza temperatura wody zimnej		°C	10
16	Min robocza temperatura (powrotu)		°C	55
17	Maksymalne dop. ciśnienie robocze		MPa	0,25
18	Ciśnienie próbne		MPa	0,5
19	Wymagany ciąg spalin		mbar	0,18	0,22	0,24	0,25
20	Opory przepływu (10K)		mbar	2,2-4,0
21	Przekrój otworu kominowego min.		cm2	158	215	244	274
22	Paliwo			Węgiel kamienny sortyment groszek granulacja 5-25mm
23	Minimalna wysokośc komina		m	6	7	7	8
24	Średnica czopucha		mm	Ø 158
25	Masa kotła (±5%)		kg	385	425	444	486
26	Średnica króćca zasilania i powrotu		G	1 1/2”
27	Średnica króćca spustowego		G	1/2”
28	Zasilanie		V/Hz/A	230 / 50 / 0,5÷3,15
29	Pobór mocy	moc nominalna	W	250
29	Pobór mocy	moc minimalna	W	250
30	Zużycie energii w trybie czuwania		W	11
31	Emisja hałasu		dB	45,5
32	Wymiary	A	mm	798			862
		B	mm	1063			1127
		C	mm	415	295
		D	mm	1147	1247	1317	1317
		E	mm	857	957	1027	1027
		F	mm	158
		G	mm	1116
		H	mm	1345	1445	1515	1515
		I	mm	260
		J	mm	103
		K	mm	465
